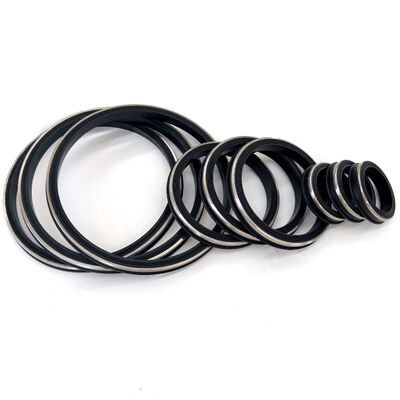

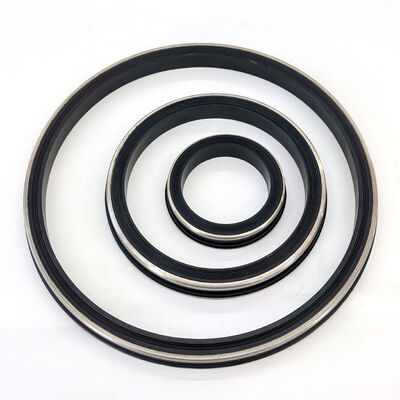

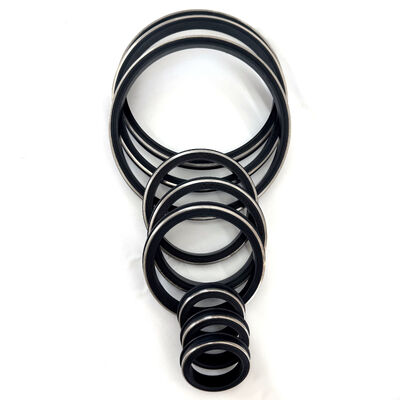

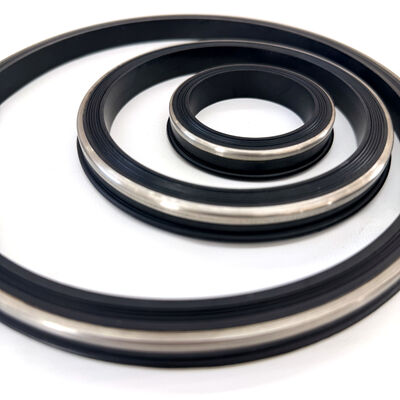

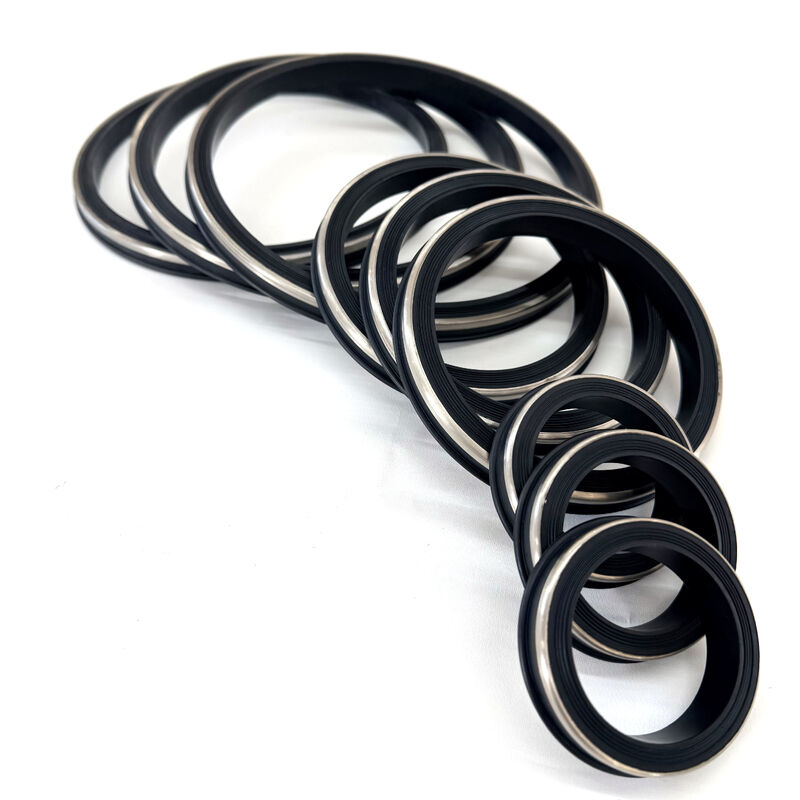

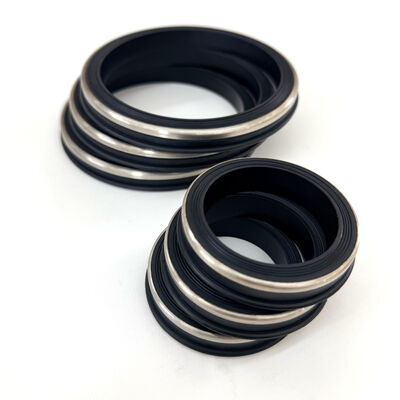

Ανθεκτικές στο H2S σφραγίδες σφυρηλατηρίου. FKM με ατσάλινο δαχτυλίδι. 15.000 PSI CWP.

Σύνοψη

Κατασκευασμένο για την Υψηλή Θέρμανση

Στα πιο ασταθή περιβάλλοντα του πετρελαϊκού πεδίου, όπου η υψηλή πίεση συναντά το H2S και την ακραία θερμότητα, οι τυποποιημένες σφραγίδες NBR θα αποτύχουν.Σφραγίδες FKM Hammer Union με δαχτυλίδια ασφαλείας από ανοξείδωτο χάλυβαΕίναι η απόλυτη άμυνα για την ακεραιότητα της ροής σας.

Ειδικά σχεδιασμένα για:Υπηρεσία οξύτητας (H2S) και υψηλής πίεσηςΓια εφαρμογές όπως η εικόνα 1502, οι σφραγίδες αυτές συνδυάζουν τη χημική αδρανότητα του υψηλής ποιότητας φθοροελαστομερή (FKM) με την άκαμπτη δομική υποστήριξη ενός δαχτυλιδιού αντιεξόδου από ανοξείδωτο χάλυβα.Αυτή είναι η επαγγελματική επιλογή για 15,000 PSI σε εργασίες ψυχρής πίεσης (CWP) όπου η ασφάλεια και ο χρόνος λειτουργίας δεν είναι διαπραγματεύσιμοι.

Βασικά χαρακτηριστικά και οφέλη

---

• Σχεδιασμένο για την οξεία υπηρεσία (H2S): Η εξειδικευμένη φθοροελαστομερή (FKM) σύνθεσή μας είναι χημικά αδρανής στο θειικό υδρογόνο, εμποδίζοντας το πρήξιμο, την σκληρότητα,και ρωγμές που προκαλούν αποτυχία των σφραγίδων NBR σε ξινά περιβάλλοντα.

• Αντίθετα με τα δαχτυλίδια από χαλκό που μπορούν να διαβρωθούν σε υγρά πλούσια σε θείο,Το ατσάλινο μας δαχτυλίδι αντιεξόδου παρέχει μόνιμη δομική ακεραιότητα και αξιοπιστία μηδενικής διάβρωσης.

• Προστασία από εκρήξεις υψηλής πίεσης: Ο ενσωματωμένος δακτύλιος υποστήριξης γεφυρώνει το κενό στην ένωση, διασφαλίζοντας ότι η σφραγίδα διατηρεί το σχήμα της ακόμη και κάτω από ακμές πίεσης 15.000 PSI.

• Εκτεταμένη θερμική σταθερότητα: Διατηρεί θετική σφραγίδα σε ακραίες θερμοκρασίες που κυμαίνονται από -15 ° F έως 446 ° F, ιδανική για πηγάδια HPHT (υψηλής πίεσης υψηλής θερμοκρασίας).

• Σχεδιασμός με ενεργοποίηση πίεσης: Το προφίλ των χειλιών έχει σχεδιαστεί για να χρησιμοποιεί εσωτερική πίεση γραμμής για την αύξηση της δύναμης σφράγισης, εξασφαλίζοντας μια αδιάβροχη σύνδεση από την εκκίνηση χαμηλής πίεσης έως τη λειτουργία με πλήρες φορτίο.

Τεχνικές προδιαγραφές

---

Παραμέτρους απόδοσης

---

•  Κρύα πίεση λειτουργίας (CWP): Μέγιστη ονομαστική πίεση 15.000 PSI (για την εικόνα 1502).

• Περιοχή θερμοκρασίας: -15°F έως +446°F (-26°C έως +230°C).

• Συμβατότητα με τα μέσα: H2S (όξιο αέριο), CO2, αργό πετρέλαιο, ατμός, οξύνοντα υγρά (HCl/HF), αρωματικοί υδρογονάνθρακες.

• Συσκευή συμπίεσης:** Εξαιρετική αντοχή σε μόνιμη παραμόρφωση υπό μακροχρόνιο φορτίο.

• Αντίσταση στην εκτόξευση: Μέγιστη υποστήριξη σε κενά διαφάνειας έως 0,030" σε 15k PSI.

Συνήθεις εφαρμογές

---

Οι σφραγίδες FKM/SS μας είναι το "χρυσό πρότυπο" για την εξυπηρέτηση πετρελαϊκών πετρελαϊκών πετρελαίων υψηλού κινδύνου: Παραγωγή οξέος αερίου: Κριτική σφραγίδα σε πηγάδια με υψηλές συγκεντρώσεις H2S και CO2.

1. Στερεοποίηση και οξύτητα του πηγάδι: χειρισμός επιθετικών χημικών ουσιών και οξέων που υποβαθμίζουν τις τυποποιημένες σφραγίδες νιτρίλης.

2. Ενέχυση ατμού και γεωθερμική ενέργεια: Αξιόπιστη απόδοση σε λειτουργίες EOR υψηλής θερμοκρασίας (Ενισχυμένη ανάκτηση πετρελαίου).

3. Υψηλής πίεσης διάσπαση: Η σφραγίδα για τις συλλογές εκφόρτωσης σε στόλους "Σιδήρου" που λειτουργούν σε διαβρωτικές λεκάνες.

4. Δοκιμασία πηγάδι HPHT: Παροχή ασφάλειας και προστασίας κατά την αρχική ροή και δοκιμή βαθέων πηγών υψηλής πίεσης.

Γενικές ερωτήσεις

---

Ερώτηση 1: Πότε πρέπει να επιλέξω το FKM με ανοξείδωτο χάλυβα αντί για το NBR με χαλκό;
Α: Θα πρέπει να αναβαθμίζετε στο FKM/SS κάθε φορά που υπάρχει H2S ή όταν οι θερμοκρασίες λειτουργίας υπερβαίνουν τους 212°F.Το ανοξείδωτο χάλυβα απαιτείται για την οξεία υπηρεσία, επειδή το χαλκό μπορεί να υποφέρει από διάβρωση από σούλφειδα.

Ε2: Θα λειτουργήσουν αυτές οι σφραγίδες με τις υπάρχουσες Fig 1502 Hammer Unions;
Α: Ναι. Οι σφραγίδες μας έχουν σχεδιαστεί για να ανταποκρίνονται στα τυποποιημένα γεωμετρικά προφίλ των συνδυασμών της εικόνας 1502, 1002 και 602, εξασφαλίζοντας μια απρόσκοπτη προσαρμογή με το τρέχον αποθεματικό σας.

Ε3: Ποιο είναι το όφελος του δαχτυλιδιού από ανοξείδωτο χάλυβα σε 15.000 PSI;
Ο δακτύλιος SS λειτουργεί ως ένα άκαμπτο τοίχος που εμποδίζει το καουτσούκ να σπρώχνεται μέσα από τα μικροσκοπικά κενά στην ένωση, αποτρέποντας την "εξάπλωση".

Ε4: Μπορούν αυτές οι σφραγίδες να αντέξουν υψηλές συγκεντρώσεις υδροχλωρικού οξέος (HCl);
Α: Ναι, το FKM είναι εξαιρετικά ανθεκτικό στα περισσότερα οξέα που χρησιμοποιούνται για την οξίνωση των λιμνών, καθιστώντας το πολύ ανώτερο από το NBR στην υπηρεσία διέγερσης.

Ε5: Ποια είναι η συνιστώμενη διάρκεια ζωής των σφραγίδων FKM;
Α: Το FKM έχει μια εξαιρετική διάρκεια ζωής 20 ετών αν αποθηκευτεί σε δροσερό, ξηρό μέρος μακριά από το άμεσο ηλιακό φως και το όζον, καθιστώντας το ένα εξαιρετικό "αγοράστε και κρατήστε" απόθεμα.
