Σφραγίδες σύνδεσης τύπου Hammer Union HNBR για καθορισμένες συνθήκες έκθεσης σε αέριο
Οι σφραγίδες σύνδεσης τύπου Hammer Union χρησιμοποιούνται στις συνδέσεις μεταξύ εύκαμπτων σωλήνων ή σωληνώσεων που χρησιμοποιούνται στη βιομηχανία εξόρυξης πετρελαίου. Η σφραγίδα παρέχει μια κρίσιμη στεγανή σύνδεση εντός του υλικού της σύνδεσης.
Οι συνδέσεις τύπου Hammer Union αποτελούνται από ένα άκρο με σπείρωμα, ένα άκρο παξιμαδιού και ένα παξιμάδι τύπου hammer που, όταν σφίγγεται, σφραγίζει τη διάταξη με τη βοήθεια μιας ελαστομερούς σφραγίδας. Η σφραγίδα έχει χείλος για να αποτρέπεται η πτώση της όταν είναι αναποδογυρισμένη.
Συνήθεις τύποι συνδέσεων Hammer Union περιλαμβάνουν Συνδέσεις Hammer Union με σπείρωμα (40, 50 και 602 έως 1502),Συνδέσεις Hammer Union με συγκόλληση άκρου (602, 1502 και 2202),Συνδέσεις Hammer Union με σπείρωμα & συγκόλληση άκρου (100 έως 400)
Προς το παρόν, παρέχουμε κυρίως σφραγίδες σύνδεσης κατάλληλες για FIG1502, FIG1002, FIG602, FIG 206, FIG607τύπους. Και άλλους τύπους μπορούμε να προσαρμόσουμε σύμφωνα με δείγματα ή σχέδια
Σχετικά με τις σφραγίδες σύνδεσης, μπορούμε να παρέχουμε:
| ΤΥΠΟΙ |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ |
|
Σφραγίδα σύνδεσης με ορειχάλκινο δακτύλιο
|
Ένας ορειχάλκινος δακτύλιος στήριξης υποστηρίζει το ελαστομερές στο αντίστοιχο σχέδιο σύνδεσης. Επιβεβαιώστε τις διαστάσεις του δακτυλίου και την ποιότητα του ορείχαλκου σε σχέση με το αρχικό εξάρτημα. Η συμβατότητα με οξέα, αλκάλια και αλμυρά υγρά απαιτεί έλεγχο του πραγματικού κράματος και των συνθηκών λειτουργίας.
|
|
Σφραγίδα σύνδεσης με δακτύλιο από ανοξείδωτο χάλυβα
|
Μια επιλογή δακτυλίου στήριξης από ανοξείδωτο χάλυβα απαιτεί το καθορισμένο κράμα, τις διαστάσεις του δακτυλίου και τη διαμόρφωση συγκόλλησης. Η αντοχή στη διάβρωση εξαρτάται από την ποιότητα του κράματος, τη σύνθεση του υγρού και τη θερμοκρασία. Προσδιορίστε την έκθεση σε χλωρίδια, οξέα και υγρά καθαρισμού πριν από την επιλογή.
|
|
Σφραγίδα σύνδεσης από καουτσούκ
|
Μια σφραγίδα από καουτσούκ χωρίς στήριξη χρησιμοποιείται μόνο όπου το αρχικό σχέδιο σύνδεσης την καθορίζει. Επιβεβαιώστε τη σύνθεση, το προφίλ του χείλους και τη συμπίεση κατά την εγκατάσταση. Η ικανότητα θερμοκρασίας και η αντοχή στην εξώθηση εξαρτώνται από την επιλεγμένη σύνθεση και την πλήρη διάταξη. Μην αντικαθιστάτε σφραγίδες με στήριξη και χωρίς στήριξη μόνο με βάση την ονομαστική διάμετρο.
|

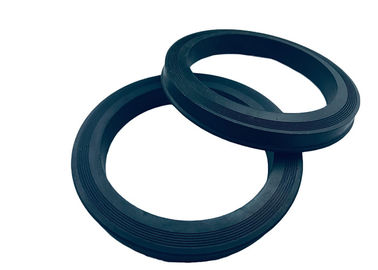

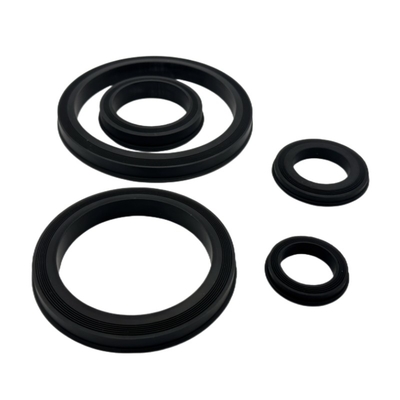

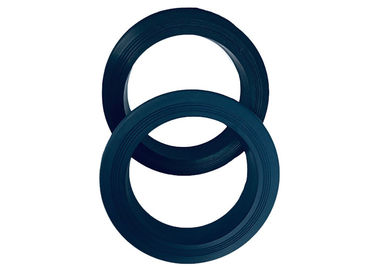

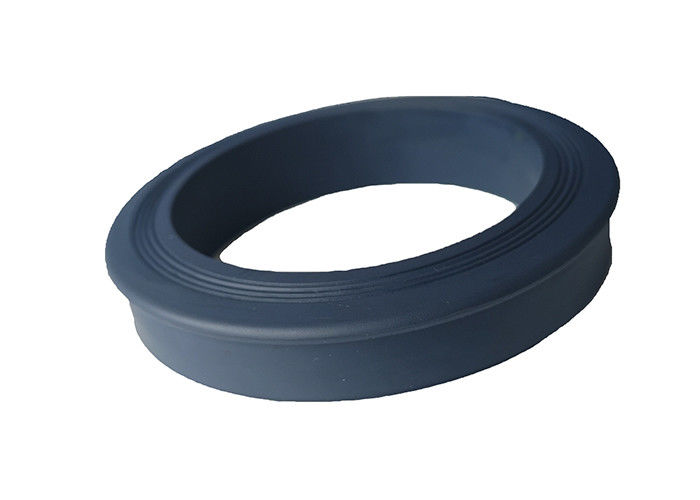

Λεπτομερείς φωτογραφίες
Ερώτημα για σφραγίδα σύνδεσης HNBR: Σύνθεση αερίου και κύκλος αποσυμπίεσης
Αυτές οι σφραγίδες σύνδεσης τύπου Hammer Union HNBR χρησιμοποιούν επίσης την αναφορά υλικού HSN. Επιβεβαιώστε την ακριβή ονομασία της σύνθεσης κατά την παραγγελία. Οι αναφορές μοντέλων είναι FIG 602, 1002 και 1502, με επιλογές ονομαστικής διαμέτρου 2 ιντσών, 3 ιντσών και 4 ιντσών ή προσαρμογή βάσει σχεδίου. Καθορίστε τον κατασκευαστή, τη φιγούρα, τον αριθμό εξαρτήματος και τις διαστάσεις της σφραγίδας μαζί.
Για υγρά που περιέχουν αέριο, παρέχετε τη σύνθεση του αερίου, τη συγκέντρωση H2S και CO2, την πίεση και τη θερμοκρασία λειτουργίας, τη διάρκεια έκθεσης και τον αναμενόμενο κύκλο αποσυμπίεσης. Η πιστοποίηση πρέπει να ισχύει για την ακριβή σύνθεση και σκληρότητα του HNBR. Το όνομα της οικογένειας υλικών από μόνο του δεν καθορίζει την αντοχή σε H2S ή την αντοχή στην ταχεία αποσυμπίεση αερίου.
Για αντικατάσταση, επιβεβαιώστε το προφίλ του χείλους, τις εσωτερικές και εξωτερικές διαμέτρους, το ύψος και την κατασκευή από ορείχαλκο, ανοξείδωτο χάλυβα ή χωρίς στήριξη σε σχέση με το σχέδιο του αρχικού εξαρτήματος. Επιθεωρήστε τον δακτύλιο στήριξης και την υποδοχή της σφραγίδας, καθώς και το ελαστομερές. Μια σφραγίδα αντικατάστασης δεν μπορεί να αποκαταστήσει κατεστραμμένο υλικό σύνδεσης ή να αλλάξει την ονομαστική τιμή της πλήρους διάταξης.
Συμπεριλάβετε τα απαιτούμενα αρχεία επιθεώρησης και την αναγνώριση της σύνθεσης με την ερώτηση, και διατηρήστε τις παρτίδες αντικατάστασης ανιχνεύσιμες ανά αναφορά εξαρτήματος. Ο πίνακας σύγκρισης υλικών που διατηρείται είναι γενική καθοδήγηση. Τα εύρη θερμοκρασίας του δεν είναι πιστοποιημένα όρια για αυτό το προϊόν. Επιβεβαιώστε τα δεδομένα της παρεχόμενης σύνθεσης και τις απαιτήσεις λειτουργίας του εξοπλισμού πριν από τη χρήση.
Εισαγωγή υλικού
|
Υλικό
|
Εύρος θερμοκρασίας
|
Σκέψεις επιλογής
|
|
Νιτρίλιο
|
-40ºC έως 120ºC
-40ºF έως 248ºF
|
1.Το πιο ευρέως χρησιμοποιούμενο καουτσούκ στη βιομηχανία σφραγίδων
2.Εξαιρετική ισορροπία καλών μηχανικών ιδιοτήτων, ιδιοτήτων φθοράς και χημικής αντοχής
3.Αντοχή στα περισσότερα ορυκτέλαια και γράσα
HNBR
-40ºC έως 160ºC
|
|
-40ºF έως 320ºF
|
1.Χημική αντοχή
2.Ευρύτερο εύρος θερμοκρασίας από το τυπικό νιτρίλιο
|
3.Υλικό υψηλής αντοχής που αντιστέκεται στην εξώθηση, την τριβή και τη φθορά
4.Η καταλληλότητα για νερό και ατμό εξαρτάται από την ποιότητα της σύνθεσης και τις συνθήκες έκθεσης
5.Η χρήση σε H2S απαιτεί πιστοποίηση συγκεκριμένης σύνθεσης για τη δηλωμένη συγκέντρωση, πίεση και θερμοκρασία
6.Χρησιμοποιείται συνήθως με πετρελαϊκά έλαια και CO2
FKM-26ºC έως 230ºC
-15ºF έως 446ºF
|
|
1.
|
Εξαιρετική αντοχή σε υψηλότερη θερμοκρασία, πετρέλαιο και βενζίνη
2.Επιβεβαιώστε τη συμβατότητα με κάθε χημικό ή ψυκτικό μέσο και την επιλεγμένη ποιότητα FKM
|
3.Οι μηχανικές ιδιότητες και η συμπίεση εξαρτώνται από τη σύνθεση και τη θερμοκρασία
4.Η χρήση αμμωνίας απαιτεί επιβεβαίωση συμβατότητας συγκεκριμένης σύνθεσης. Μην υποθέτετε γενική καταλληλότητα FKM
PTFE
Τα όρια θερμοκρασίας εξαρτώνται από την ποιότητα του PTFE και τον πλήρη σχεδιασμό της σφραγίδας
Ευρεία χημική αντοχή. Επιβεβαιώστε την ποιότητα του PTFE, το υγρό και τον σχεδιασμό της σφραγίδας
|
| PU |
-54°C έως 105°C
|
-65°F έως 220°F
|
| 1.Θερμοπλαστικό ελαστομερές με υψηλότερη αντοχή σε εφελκυσμό, ανθεκτικότητα και αντοχή στη φθορά |
2.Εξαιρετικός συνδυασμός σκληρότητας και ελαστικότητας
3.Η ευελιξία σε χαμηλές θερμοκρασίες εξαρτάται από την ποιότητα του PU
|
4.Η υδραυλική χρήση απαιτεί αντίστοιχη ποιότητα PU και σχεδιασμό σφραγίδας. Δεν καθορίζει ονομαστική πίεση για αυτήν τη σφραγίδα σύνδεσης
