Σφραγίδες Σύνδεσης Σφυριού Buna και HNBR - Αναφορές Μεγέθους και Χρώματος Εικόνας 1002 / 1502

Σφραγίδες σύνδεσης σφυριού χρησιμοποιούνται στις συνδέσεις μεταξύ εύκαμπτων σωλήνων ή σωληνώσεων που χρησιμοποιούνται στη βιομηχανία εξόρυξης πετρελαίου. Το προφίλ της σφραγίδας επιλέγεται για το καθορισμένο υλικό σύνδεσης και τις απαιτήσεις λειτουργίας.
Οι συνδέσεις σφυριού αποτελούνται από ένα άκρο με σπείρωμα, ένα άκρο παξιμαδιού και ένα παξιμάδι σφυριού που, όταν σφίγγεται, σφραγίζει τη διάταξη με τη βοήθεια ελαστομερούς σφραγίδας. Η σφραγίδα έχει χείλος για να αποτρέπεται η πτώση της όταν είναι ανάποδα.
Ορισμένα προφίλ όπως το Σχ. 206, Σχ. 1004, Σχ. 1502, Σχ. 2002, Σχ. 602, Σχ. 1002 κ.λπ. απαιτούν σφραγίδα χειλιού σύνδεσης σφυριού ή 'O'Ring ανάλογα με το μέγεθος της σύνδεσης σφυριού.
Οι ονομαστικές αναφορές μεγέθους σύνδεσης περιλαμβάνουν 1, 1,5, 2, 3, 4, 6 και 7 ίντσες. Επιλέξτε τη συγκεκριμένη σύνθεση Buna/NBR ή HNBR και τυχόν εξαρτήματα στήριξης από ορείχαλκο ή ανοξείδωτο χάλυβα έναντι του σχεδίου της σύνδεσης. Οι αναφορές FKM είναι ξεχωριστές επιλογές υλικού. Η υπηρεσία για όξινα ρευστά ή αέρια απαιτεί πιστοποίηση της πραγματικής σύνθεσης και της διάταξης.

Η αναγνώριση χρώματος δεν αντικαθιστά την έγκριση σύνθεσης

Καθορίστε τον κατασκευαστή της σύνδεσης, την ονομασία FIG 1002 ή 1502, το ονομαστικό μέγεθος και την αναθεώρηση του σχεδίου για κάθε γραμμή παραγγελίας. Επιβεβαιώστε τις διαστάσεις της σφραγίδας και τυχόν απαιτούμενα εξαρτήματα στήριξης αντί να υποθέτετε ότι κάθε αναγραφόμενο μέγεθος ταιριάζει και στα δύο σχήματα.

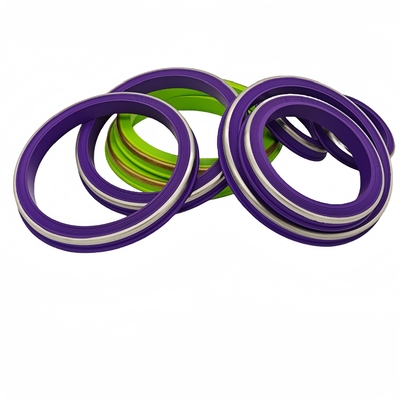

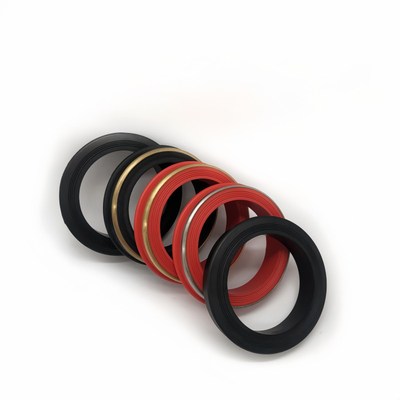

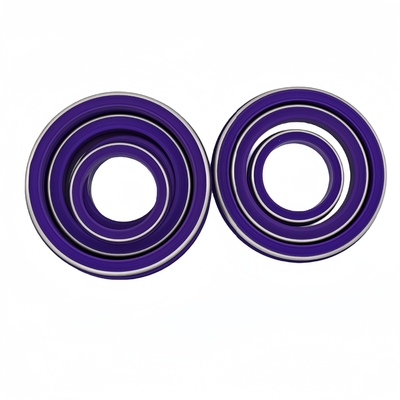

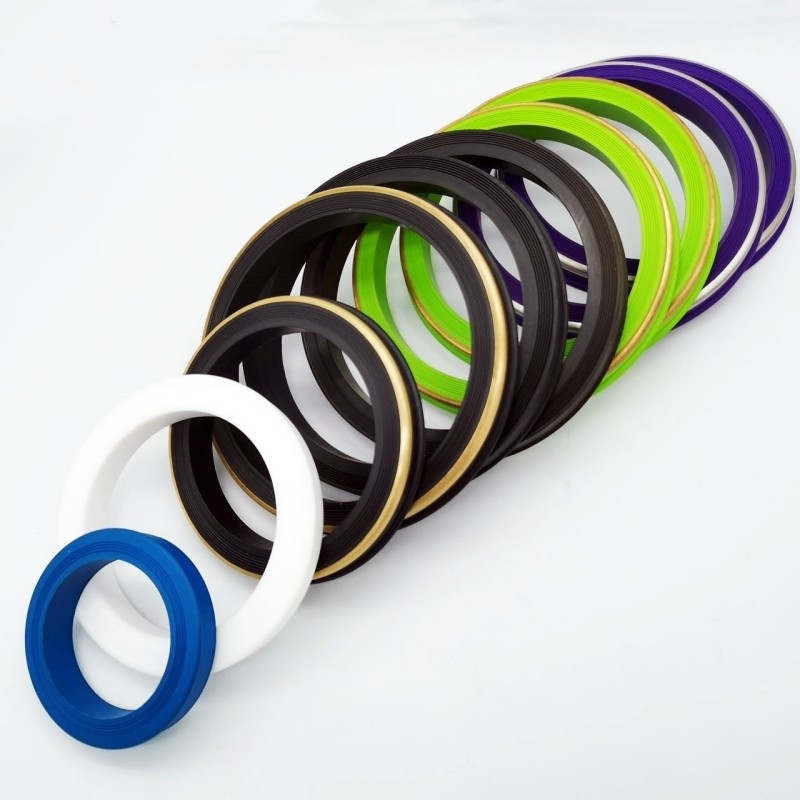

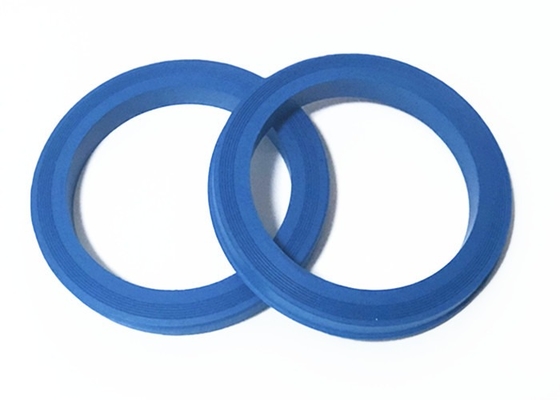

Όπου απαιτείται μαύρη, μπλε ή μωβ αναγνώριση, συμφωνήστε το χρώμα μαζί με την αναφορά σύνθεσης και τον αριθμό εξαρτήματος. Το χρώμα από μόνο του δεν αναγνωρίζει την Buna, την HNBR, τη σκληρότητα ή την πιστοποίηση για όξινη υπηρεσία. Διατηρήστε τις εγκεκριμένες αναφορές υλικού και σχεδίου με το παρεχόμενο εξάρτημα.

Για ερωτήσεις σχετικά με όξινο πετρέλαιο ή αέριο, παρέχετε τη σύνθεση του ρευστού, τους κύκλους θερμοκρασίας, πίεσης και τα απαιτούμενα έγγραφα πιστοποίησης. Επιβεβαιώστε την πραγματική σύνθεση και την πλήρη κατασκευή της σύνδεσης πριν δηλώσετε την έγκριση υπηρεσίας ή τα όρια πίεσης.

Τι παρέχουμε εμείς στη Shanghai Qinuo Industry:

Λαστιχένιοι O-rings

• Λαστιχένιοι O-rings - Λαστιχένιοι O-rings σειράς As568/Λαστιχένιοι O-rings προτύπου JB.
• Ενθυλακωμένοι λαστιχένιοι O-rings- λαστιχένιοι O-rings σιλικόνης/ FKM
• Λαστιχένιοι O-rings με επίστρωση PTFE- λαστιχένιοι O-rings διαφόρων χρωμάτων

Σφραγίδες σύνδεσης σφυριού- 1" 1,5" 2 3" 4" 6" 7"

• Λαστιχένιες σφραγίδες σύνδεσης σφυριού- τύπος καουτσούκ Buna/FKM/HNBR
• Λαστιχένιοι τύποι με ορείχαλκο ή ανοξείδωτο χάλυβα υποστήριξης

Κύπελλα καθαρισμού

• Τύποι V 4" 5,5" κ.λπ.
• Τύπος TA
• Τύπος MV
• Τύπος NUF
• Τύπος TUF

​

Σετ σφραγίδων καουτσούκ- διαθέσιμη προσαρμοσμένη συσκευασία ή ετικέτα

• #10 εργαλείο ρύθμισης - Με δίσκο θραύσης
• #20 εργαλείο ρύθμισης - Με δίσκο θραύσης
• Κιτ εργαλείων ρύθμισης AP Compact
• Κιτ σφραγίδων σωλήνων γράσου
• Κιτ κοντόσωμα 3 1/2”
• Κιτ μπάρας βάρους 3 - 1/8"
• #10 Κιτ κεφαλής πυροδότησης Baker
• #20 Κιτ κεφαλής πυροδότησης
• Κιτ #20 BP3.SEC
• Κιτ #10 BP3.SEC
• Κιτ ανακατασκευής T-BRT
• Σετ T-1
• Κιτ ανακατασκευής κεφαλής στεγανοποιητικού GC

Εξαρτήματα σύρματος:

1) Δίσκος ανακούφισης πίεσης, Επιμεταλλωμένος ZD (εφαρμογή: δίσκος θραύσης (εξαερισμού))

2) Πλαστικό πείρο ώθησης από καουτσούκ -μαύρο

3) Πλαστικό πείρο ώθησης από νάιλον -φυσικό

4) Παξιμάδι συγκράτησης, Χάλυβας, Επιμεταλλωμένος ZD (διατίθεται και επίπεδο, λοξότμητο) (εφαρμογή: παξιμάδι συγκράτησης)

5) Με σπείρωμα χαλύβδινο πώμα, με κοπή τόρνου (εφαρμογή: πώμα θύρας 5")

6) Με σπείρωμα χάλκινο πώμα (εφαρμογή: πώμα εργαλείου ρύθμισης )

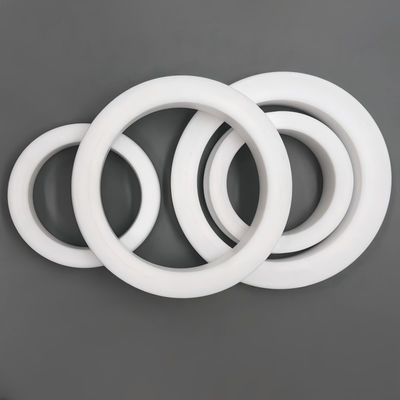

Περισσότερες φωτογραφίες των προϊόντων μας για αναφορά:
