Σφραγίδες Σύνδεσης Σωλήνων με Υδραυλικό Σφυρί για Λειτουργία με Λάδι — Σχέδιο και Επιλογή Σύνθεσης
Μια σφραγίδα σύνδεσης σωλήνων με υδραυλικό σφυρί είναι ένας τύπος σφραγίδας που χρησιμοποιείται σε συνδέσεις σωλήνων τύπου υδραυλικού σφυριού. Οι συνδέσεις σωλήνων με υδραυλικό σφυρί είναι ένας τύπος συνδέσμου γρήγορης σύνδεσης που χρησιμοποιείται για τη σύνδεση δύο κομματιών σωλήνα μαζί. Συχνά χρησιμοποιούνται στη βιομηχανία πετρελαίου και φυσικού αερίου, καθώς και σε άλλες βιομηχανίες όπου είναι σημαντικό να μπορείτε να συνδέετε και να αποσυνδέετε γρήγορα σωλήνες.
Οι σφραγίδες σύνδεσης σωλήνων με υδραυλικό σφυρί κατασκευάζονται από διάφορα υλικά, συμπεριλαμβανομένων ελαστομερών, μετάλλων και σύνθετων υλικών. Η απόδοση σφράγισης εξαρτάται από το εγκεκριμένο προφίλ σφραγίδας, την κατάσταση της σύνδεσης, τη σύνθεση και την εγκατάσταση. Οι σφραγίδες σύνδεσης σωλήνων με υδραυλικό σφυρί διατίθενται σε διάφορα μεγέθη και στυλ για να προσαρμόζονται σε διαφορετικά μεγέθη σωλήνων και εφαρμογές.
Οι σφραγίδες σύνδεσης σωλήνων με υδραυλικό σφυρί είναι ένα κρίσιμο εξάρτημα των συνδέσεων σωλήνων τύπου υδραυλικού σφυριού. Επιλέξτε τη σφραγίδα για τον ακριβή κατασκευαστή σύνδεσης, τον τύπο και την ονομαστική διάμετρο. Η ονομαστική πίεση ανήκει στην πλήρη σύνδεση.
Ορισμένα προφίλ όπως Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 κ.λπ. απαιτούν σφραγίδα χειλιού υδραυλικού σφυριού ή 'O'Ring ανάλογα με το μέγεθος του υδραυλικού σφυριού.

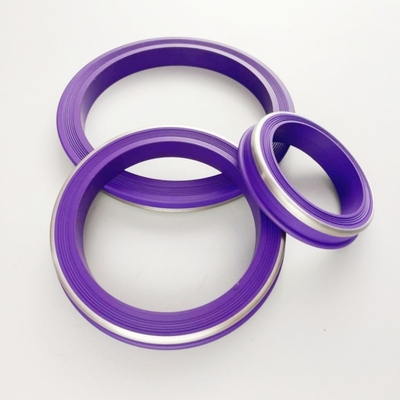

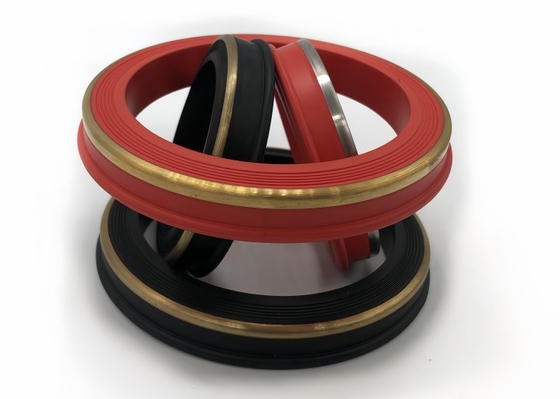

Οι ονομαστικές αναφορές μεγέθους σύνδεσης περιλαμβάνουν 1, 1,5, 2, 3, 4, 6 και 7 ίντσες. Οι ποιότητες Νιτριλίου, FKM ή HNBR επιλέγονται έναντι του πραγματικού ρευστού και της θερμοκρασίας. Η λειτουργία με αέριο θειούχο απαιτεί πιστοποίηση συγκεκριμένης σύνθεσης. Εκτός από τις τυπικές σφραγίδες από καουτσούκ, προσφέρουμε αυτές είτε με δακτύλιο κατά της εξώθησης από ορείχαλκο είτε από ανοξείδωτο χάλυβα.
| Μέγεθος: |
1" 1,5" 2" 3" 4" 6" 7" |
| Υλικό: |
NBR, FKM ή HNBR με εγκεκριμένη σύνθεση. Το PTFE απαιτεί ξεχωριστή αναθεώρηση κατασκευής. |
| Τύποι: |

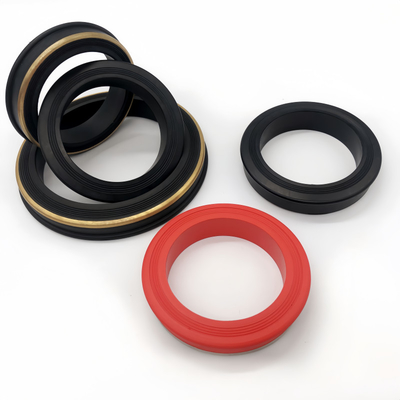

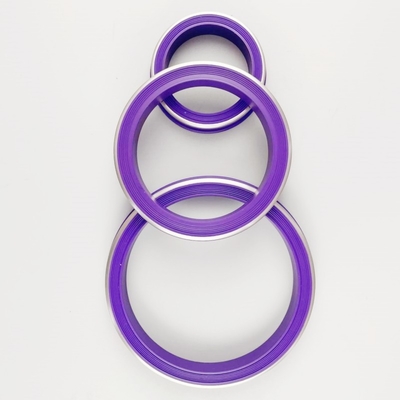

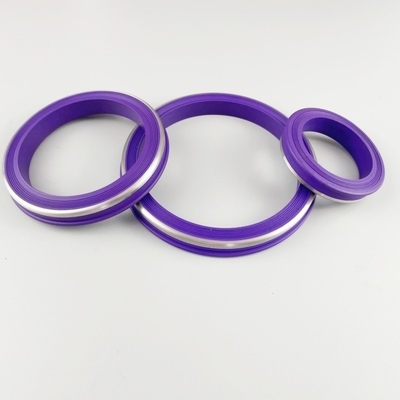

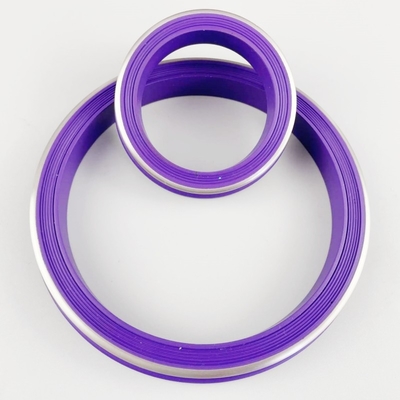

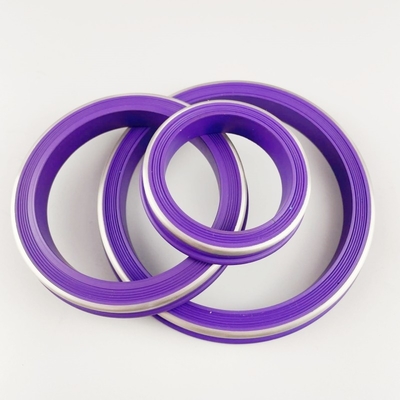

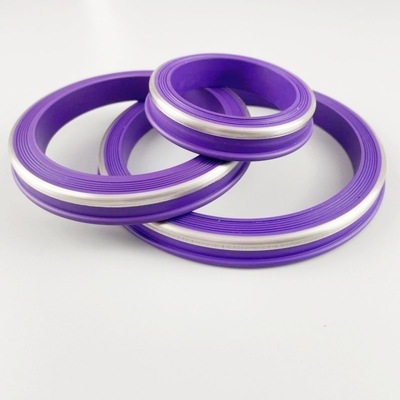

καουτσούκ/ καουτσούκ+ορείχαλκος υποστήριξης/καουτσούκ+ανοξείδωτος υποστήριξης |
Εδώ είναι μερικά από τα οφέλη της χρήσης σφραγίδων σύνδεσης σωλήνων με υδραυλικό σφυρί:
Γρήγορη και εύκολη εγκατάσταση: Ακολουθήστε τη διαδικασία του κατασκευαστή σύνδεσης και επιβεβαιώστε το προφίλ, την κατάσταση της αυλάκωσης και την έδραση του δακτυλίου στήριξης πριν από τη συναρμολόγηση.
Εφαρμογή σφράγισης: Επιβεβαιώστε τη γεωμετρία της σφραγίδας και την εγκατάσταση έναντι της καθορισμένης σύνδεσης. Η απόδοση διαρροής απαιτεί αποδοχή ειδική για τον εξοπλισμό.
Ανθεκτικό: Η συμπεριφορά φθοράς και εξώθησης εξαρτάται από την εγκεκριμένη ποιότητα, τη γεωμετρία στήριξης και τις πραγματικές συνθήκες λειτουργίας.
Οικονομικά αποδοτικό: Οι σφραγίδες σύνδεσης σωλήνων με υδραυλικό σφυρί είναι μια οικονομικά αποδοτική επιλογή για τη σφράγιση συνδέσεων σωλήνων τύπου υδραυλικού σφυριού.
Αν ψάχνετε για έναν αξιόπιστο και οικονομικά αποδοτικό τρόπο σφράγισης συνδέσεων σωλήνων τύπου υδραυλικού σφυριού, τότε οι σφραγίδες σύνδεσης σωλήνων με υδραυλικό σφυρί είναι μια καλή επιλογή.
Τι παρέχουμε εμείς στη Shanghai Qinuo Industry:
Δακτύλιοι O από καουτσούκ
- Δακτύλιοι O από καουτσούκ - Δακτύλιοι O από καουτσούκ σειράς As568/ Δακτύλιοι O από καουτσούκ προτύπου JB.
- Ενθυλακωμένοι δακτύλιοι O από καουτσούκ - Δακτύλιοι O από καουτσούκ σιλικόνης/FKM
- Δακτύλιοι O από καουτσούκ με επίστρωση PTFE - Δακτύλιοι O από καουτσούκ διαφόρων χρωμάτων

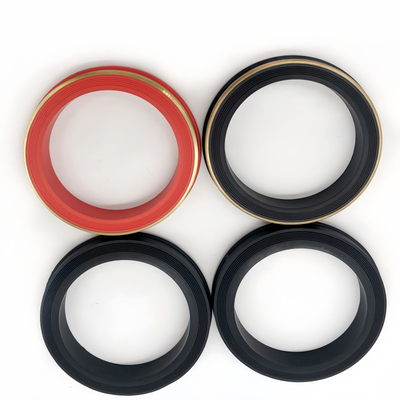

Σφραγίδες σύνδεσης σωλήνων με υδραυλικό σφυρί - 1" 1,5" 2'' 3" 4" 6" 7"
- Σφραγίδες σύνδεσης σωλήνων με υδραυλικό σφυρί από καουτσούκ - τύπου Buna/FKM/HNBR

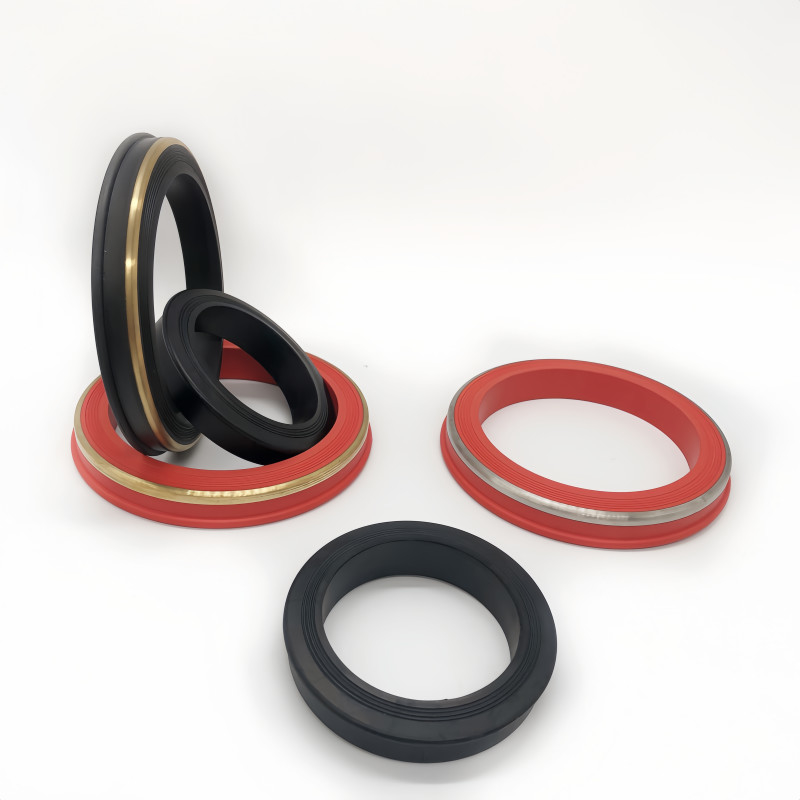

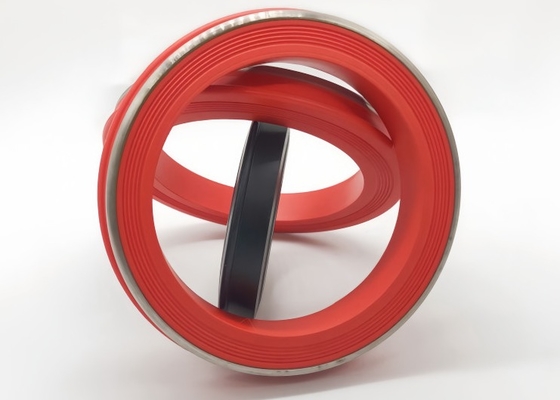

- Σφραγίδες σύνδεσης σωλήνων με υδραυλικό σφυρί από καουτσούκ με υποστήριξη από ορείχαλκο/ανοξείδωτο χάλυβα
Κύπελλα καθαρισμού
- Τύπου V 4" 5,5" κ.λπ.
- Τύπου TA
- Τύπου MV
- Τύπου NUF
- Τύπου TUF
Σετ σφραγίδων από καουτσούκ - προσαρμοσμένη συσκευασία ή ετικέτα είναι διαθέσιμη
- Εργαλείο ρύθμισης #10 - Με δίσκο θραύσης
- Εργαλείο ρύθμισης #20 - Με δίσκο θραύσης
- Σετ εργαλείου ρύθμισης AP Compact
- Σετ σφραγίδας σωλήνα γράσου
- Σετ Shorty 3 1/2”
- Σετ ράβδου βάρους 3 - 1/8"
- Σετ κεφαλής πυροδότησης Baker #10
- Σετ κεφαλής πυροδότησης #20
- Σετ #20 BP3.SEC
- Σετ #10 BP3.SEC
- Σετ ανακατασκευής T-BRT
- Σετ T-1
- Σετ ανακατασκευής κεφαλής στεγανοποιητικού GC
Εξαρτήματα σύρματος:
1) Δίσκος Εκτόνωσης Πίεσης, Επιμεταλλωμένος ZD (εφαρμογή: δίσκος θραύσης (εξαερισμού))
2) Πείρος ώθησης από καουτσούκ - μαύρος
3) Πείρος ώθησης από νάιλον - φυσικό
4) Παξιμάδι συγκράτησης, Χάλυβας, Επιμεταλλωμένο ZD (Επίπεδο, διατίθεται και κωνικό) (εφαρμογή: παξιμάδι συγκράτησης)
5) Βιδωτό μεταλλικό πώμα, με κοπή τόρνου (εφαρμογή: πώμα θύρας 5")
6) Βιδωτό ορειχάλκινο πώμα (εφαρμογή: πώμα εργαλείου ρύθμισης )
Στοιχεία στεγανοποίησης από καουτσούκ:
Συσκευές στεγανοποίησης λαδιού από καουτσούκ:
Επικοινωνήστε μαζί μας για επιλογή σφραγίδας και δακτυλίου υποστήριξης:
www.unionseal.com
Προσαρμοσμένες σφραγίδες για λειτουργία με λάδι: Ορίστε το ρευστό και το σχέδιο αντικατάστασης μαζί
| Προσαρμοσμένη προδιαγραφή |
Απαιτούμενη λεπτομέρεια |
| Έκθεση σε λάδι |
Προσδιορίστε τη σύνθεση του λαδιού, τα πρόσθετα, την περιεκτικότητα σε νερό και τα υγρά καθαρισμού, με συνεχείς και μέγιστες θερμοκρασίες. |
| Γεωμετρία αντικατάστασης |
Παρέχετε τον κατασκευαστή σύνδεσης, τον τύπο, την ονομαστική διάμετρο, τις διαστάσεις της αυλάκωσης και το σχέδιο ή δείγμα σφραγίδας. Συμφωνήστε τις ανοχές πριν από την παραγωγή. |
| Υλική κατασκευή |
Επιλέξτε μία σύνθεση NBR, HNBR ή FKM για τις δηλωμένες συνθήκες. Μια σφραγίδα PTFE χρειάζεται δική της αναθεώρηση γεωμετρίας και υποστήριξης. |
| Υποστήριξη και σκληρότητα |
Καθορίστε κατασκευή μόνο από καουτσούκ, με υποστήριξη από ορείχαλκο ή ανοξείδωτο χάλυβα και την επιλεγμένη σκληρότητα σύνθεσης. Το παλιό εύρος 80-95 Shore A δεν είναι ενιαία προδιαγραφή ποιότητας. |
| Αποδοχή παραγγελίας |
Συμφωνήστε ελέγχους διαστάσεων, υλικών και εφαρμογής. Η ικανότητα πίεσης ακολουθεί την προδιαγραφή της πλήρους σύνδεσης. Η πιστοποίηση για λειτουργία σε θειούχο περιβάλλον απαιτεί συγκεκριμένα στοιχεία σύνθεσης. |
