Σφραγίδες Ένωσης Μοβ Σφυριού — Ταυτοποίηση Ενώσεων και Δακτύλιος Υποστήριξης για Ενώσεις 1 έως 4 ιντσών
Μια σφραγίδα ένωσης σφυριού είναι ένας τύπος σφραγίδας που χρησιμοποιείται σε συνδέσεις σωλήνων τύπου ένωσης σφυριού. Οι ενώσεις σφυριού είναι ένας τύπος συνδέσμου γρήγορης σύνδεσης που χρησιμοποιείται για τη σύνδεση δύο κομματιών σωλήνα. Συχνά χρησιμοποιούνται στη βιομηχανία πετρελαίου και φυσικού αερίου, καθώς και σε άλλες βιομηχανίες όπου είναι σημαντικό να μπορείτε να συνδέετε και να αποσυνδέετε γρήγορα σωλήνες.
Οι σφραγίδες ένωσης σφυριού κατασκευάζονται από διάφορα υλικά, συμπεριλαμβανομένων ελαστομερών, μετάλλων και σύνθετων υλικών. Η απόδοση σφράγισης εξαρτάται από το εγκεκριμένο προφίλ σφραγίδας, την κατάσταση της ένωσης, το υλικό και την εγκατάσταση. Οι σφραγίδες ένωσης σφυριού διατίθενται σε διάφορα μεγέθη και στυλ για να προσαρμόζονται σε διαφορετικά μεγέθη σωλήνων και εφαρμογές.
Οι σφραγίδες ένωσης σφυριού είναι ένα κρίσιμο στοιχείο των συνδέσεων σωλήνων τύπου ένωσης σφυριού. Επιλέξτε τη σφραγίδα στον ακριβή κατασκευαστή ένωσης, τον τύπο και την ονομαστική διάμετρο. Η ονομαστική πίεση ανήκει στην πλήρη σύνδεση.
Ορισμένα προφίλ όπως Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 κ.λπ. απαιτούν σφραγίδα χειλιού ένωσης σφυριού ή 'O'Ring ανάλογα με το μέγεθος της ένωσης σφυριού.

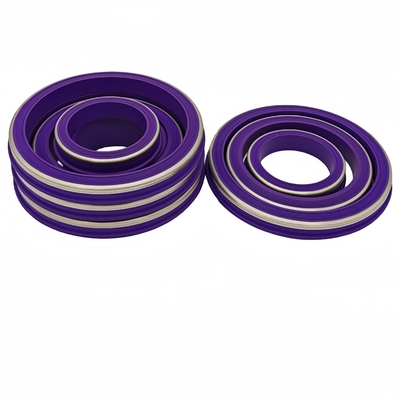

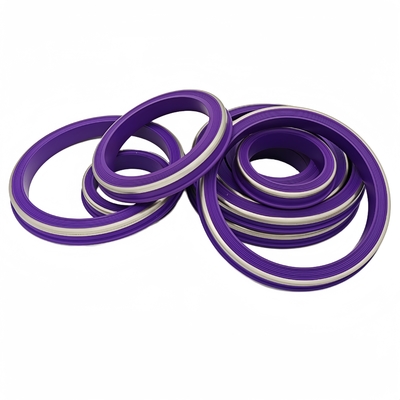

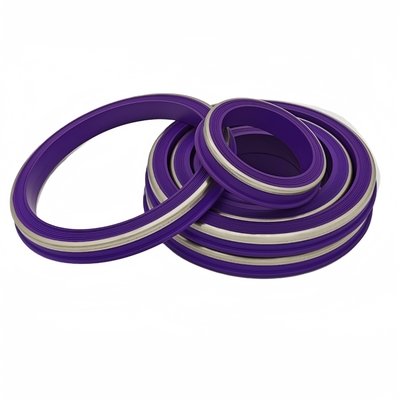

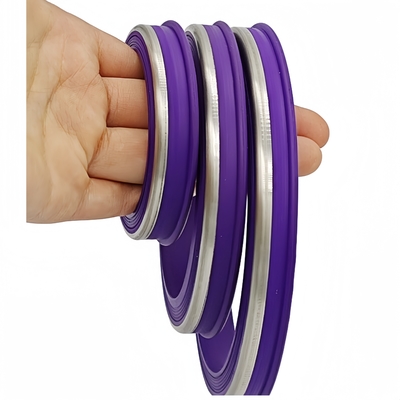

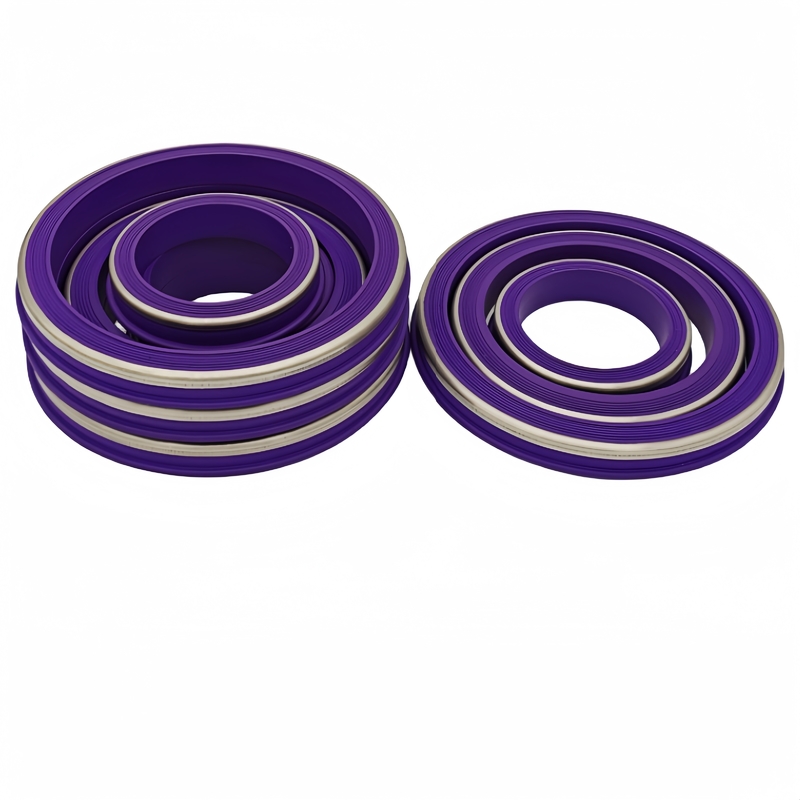

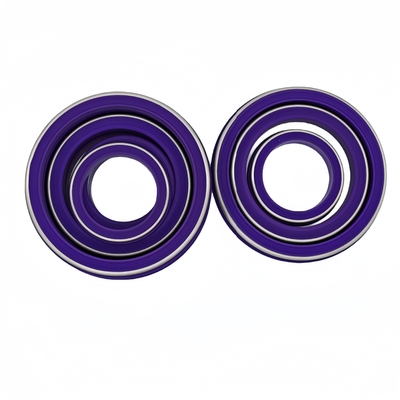

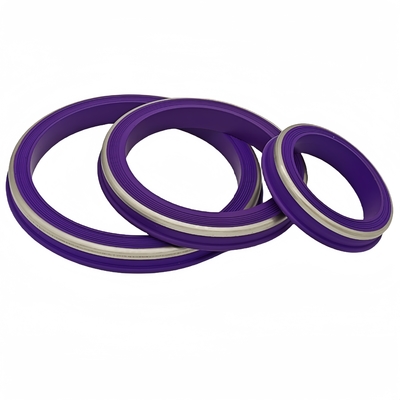

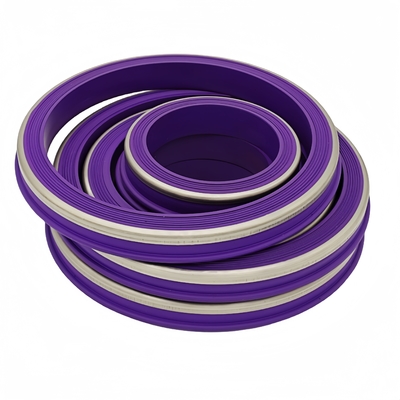

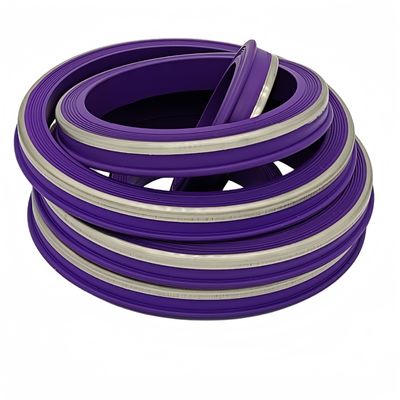

Οι ονομαστικές αναφορές μεγέθους ένωσης περιλαμβάνουν 1, 1,5, 2, 3, 4, 6 και 7 ίντσες. Οι ποιότητες Νιτριλίου, FKM ή HNBR επιλέγονται έναντι του πραγματικού ρευστού και της θερμοκρασίας. Η υπηρεσία αερίου θείου απαιτεί πιστοποίηση συγκεκριμένου υλικού. Εκτός από τις τυπικές σφραγίδες από καουτσούκ, προσφέρουμε αυτές με δακτύλιο κατά της εξώθησης από ορείχαλκο ή ανοξείδωτο χάλυβα.
| Μέγεθος: |
1" 1,5" 2" 3" 4" 6" 7" |
| Υλικό: |
NBR, FKM ή HNBR από εγκεκριμένο υλικό. Το PTFE απαιτεί ξεχωριστή αναθεώρηση κατασκευής |
| Τύποι: |
καουτσούκ/ καουτσούκ+ορείχαλκος υποστήριξης/καουτσούκ+ανοξείδωτος χάλυβας υποστήριξης |
Εδώ είναι μερικά από τα οφέλη της χρήσης σφραγίδων ένωσης σφυριού:
Γρήγορη και εύκολη εγκατάσταση: Ακολουθήστε τη διαδικασία του κατασκευαστή της ένωσης και επιβεβαιώστε το προφίλ, την κατάσταση της αυλάκωσης και την έδραση του δακτυλίου υποστήριξης πριν από τη συναρμολόγηση.
Εφαρμογή σφράγισης: Επιβεβαιώστε τη γεωμετρία της σφραγίδας και την εγκατάσταση έναντι της καθορισμένης ένωσης. Η απόδοση στεγανότητας απαιτεί αποδοχή ειδική για τον εξοπλισμό.
Ανθεκτικό: Η συμπεριφορά φθοράς και εξώθησης εξαρτάται από την εγκεκριμένη ποιότητα, τη γεωμετρία υποστήριξης και τις πραγματικές συνθήκες λειτουργίας.
Οικονομικά αποδοτικό: Οι σφραγίδες ένωσης σφυριού είναι μια οικονομικά αποδοτική επιλογή για τη σφράγιση συνδέσεων σωλήνων τύπου ένωσης σφυριού.
Αν ψάχνετε για έναν αξιόπιστο και οικονομικά αποδοτικό τρόπο σφράγισης συνδέσεων σωλήνων τύπου ένωσης σφυριού, τότε οι σφραγίδες ένωσης σφυριού είναι μια καλή επιλογή.
Τι παρέχουμε εμείς στη Shanghai Qinuo Industry:
Δακτύλιοι από καουτσούκ
- Δακτύλιοι από καουτσούκ - Δακτύλιοι από καουτσούκ σειράς As568/Δακτύλιοι από καουτσούκ προτύπου JB.
- Ενθυλακωμένοι δακτύλιοι από καουτσούκ - δακτύλιοι από καουτσούκ σιλικόνης/FKM
- Δακτύλιοι από καουτσούκ με επίστρωση PTFE - δακτύλιοι από καουτσούκ διαφόρων χρωμάτων
Σφραγίδες Ένωσης Σφυριού - 1" 1,5" 2'' 3" 4" 6" 7"
- Σφραγίδες ένωσης σφυριού από καουτσούκ - τύπου Buna/FKM/HNBR
- Σφραγίδες ένωσης σφυριού από καουτσούκ με υποστήριξη από ορείχαλκο/ανοξείδωτο χάλυβα
Κύπελλα καθαρισμού
- Τύπου V 4" 5,5" κ.λπ.
- Τύπου TA
- Τύπου MV
- Τύπου NUF
- Τύπου TUF
Σετ σφραγίδων από καουτσούκ - διατίθεται συσκευασία ή ετικέτα κατά παραγγελία
- Εργαλείο ρύθμισης #10 - Με δίσκο θραύσης
- Εργαλείο ρύθμισης #20 - Με δίσκο θραύσης
- Σετ εργαλείων ρύθμισης AP Compact
- Σετ σφραγίδων σωλήνων γράσου
- Σετ κοντών 3 1/2”
- Σετ ράβδου βάρους 3 - 1/8"
- Σετ κεφαλής πυροδότησης Baker #10
- Σετ κεφαλής πυροδότησης #20
- Σετ #20 BP3.SEC
- Σετ #10 BP3.SEC
- Σετ ανακατασκευής T-BRT
- Σετ T-1
- Σετ ανακατασκευής κεφαλής GC Stripper
Εξαρτήματα σύρματος:
1) Δίσκος εκτόνωσης πίεσης, επιμεταλλωμένος ZD (εφαρμογή: δίσκος θραύσης (εξαερισμού))
2) Πείρος ώθησης από καουτσούκ - μαύρος
3) Πείρος ώθησης από νάιλον - φυσικό
4) Παξιμάδι συγκράτησης, χάλυβας, επιμεταλλωμένος ZD (διατίθεται και επίπεδο, με λοξότμηση) (εφαρμογή: παξιμάδι συγκράτησης)
5) Βιδωτό μεταλλικό πώμα, με κοπή τόρνου (εφαρμογή: πώμα θύρας 5")
6) Βιδωτό ορειχάλκινο πώμα (εφαρμογή: πώμα εργαλείου ρύθμισης)
Στοιχεία στεγανοποίησης από καουτσούκ:
Εξοικονομητές λαδιού από καουτσούκ:
Επικοινωνήστε μαζί μας για την επιλογή σφραγίδας και δακτυλίου υποστήριξης:
www.unionseal.com
Μοβ Σφραγίδες Αντικατάστασης: Προσδιορίστε το Υπάρχον Εξάρτημα Πριν Επιλέξετε Υλικό
| Έλεγχος αντικατάστασης |
Πληροφορίες προς παροχή |
| Ταυτότητα υπάρχουσας σφραγίδας |
Στείλτε τον αρχικό αριθμό εξαρτήματος, τον κατασκευαστή ένωσης και τον τύπο, μαζί με φωτογραφίες και ένα σχέδιο με διαστάσεις. Το μοβ χρώμα είναι λεπτομέρεια αναγνώρισης, όχι απόδειξη HNBR ή FKM. |
| Διαστασιακή εφαρμογή |
Καταγράψτε την ονομαστική διάμετρο ένωσης, τη διατομή της σφραγίδας, τις διαστάσεις των χειλιών και τη γεωμετρία της αυλάκωσης. Παρόμοιες σφραγίδες από διαφορετικούς τύπους απαιτούν ξεχωριστή επιβεβαίωση εφαρμογής. |
| Μεταλλική υποστήριξη |
Καθορίστε την κατασκευή από ορείχαλκο ή ανοξείδωτο χάλυβα και τη θέση της. Επιβεβαιώστε εάν η αντικατάσταση περιλαμβάνει τον δακτύλιο υποστήριξης. |
| Έγκριση υλικού |
Προσδιορίστε την ποιότητα του πολυμερούς, την απαιτούμενη σκληρότητα και την έκθεση σε ρευστά. Το PTFE είναι μια ξεχωριστή θερμοπλαστική κατασκευή αντί για ένα χρωματιστό ελαστομερές ισοδύναμο. |
| Όρια υπηρεσίας |
Ελέγξτε τις κορυφές θερμοκρασίας, τους κύκλους πίεσης και τη σύνθεση του αερίου έναντι του εγκεκριμένου υλικού και της πλήρους προδιαγραφής σύνδεσης. |
