Σχήμα 1502, 602 και 206 Ενώσεις Αντικατάστασης Σφραγίδας

Σφραγίδες σύνδεσης σφυριού:

Οι σφραγίδες σύνδεσης σφυριού χρησιμοποιούνται στις συνδέσεις μεταξύ εύκαμπτων σωλήνων ή σωλήνων που χρησιμοποιούνται στη βιομηχανία εξόρυξης πετρελαίου. Η σφραγίδα παρέχει μια κρίσιμη στεγανή σύνδεση εντός του υλικού της σύνδεσης.
Οι συνδέσεις σφυριού αποτελούνται από ένα άκρο σπειρώματος, ένα άκρο παξιμαδιού και ένα παξιμάδι σφυριού που όταν σφίγγεται σφραγίζει τη διάταξη με τη βοήθεια μιας ελαστομερούς σφραγίδας. Η σφραγίδα έχει χείλος για να αποτρέπεται η πτώση της όταν είναι ανάποδα.
Ορισμένα προφίλ όπως το Σχήμα 2202, το Σχήμα 1004, το Σχήμα 1502, το Σχήμα 2002, το Σχήμα 602, το Σχήμα 1002 κ.λπ. απαιτούν σφραγίδα χείλους σύνδεσης σφυριού ή 'O'Ring ανάλογα με το μέγεθος της σύνδεσης σφυριού.

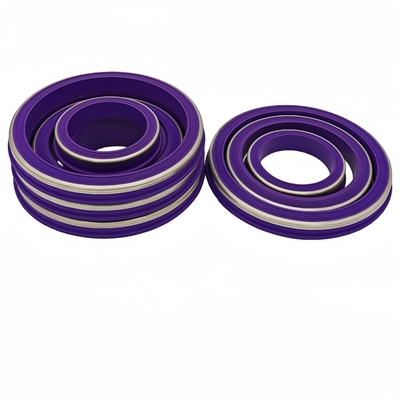

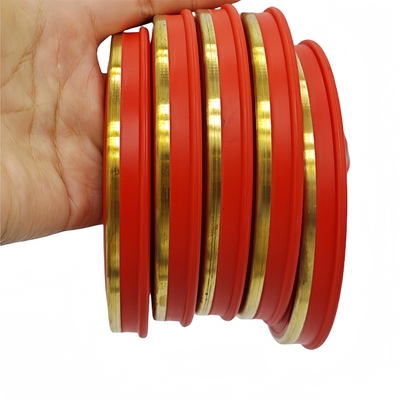

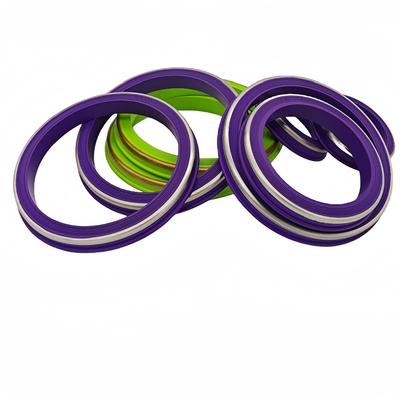

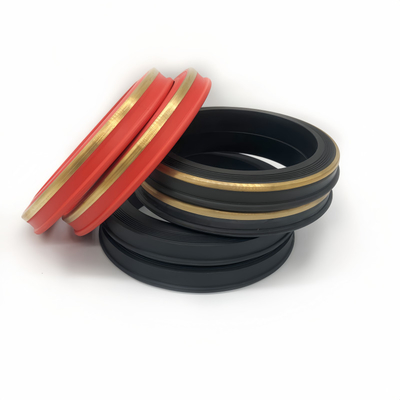

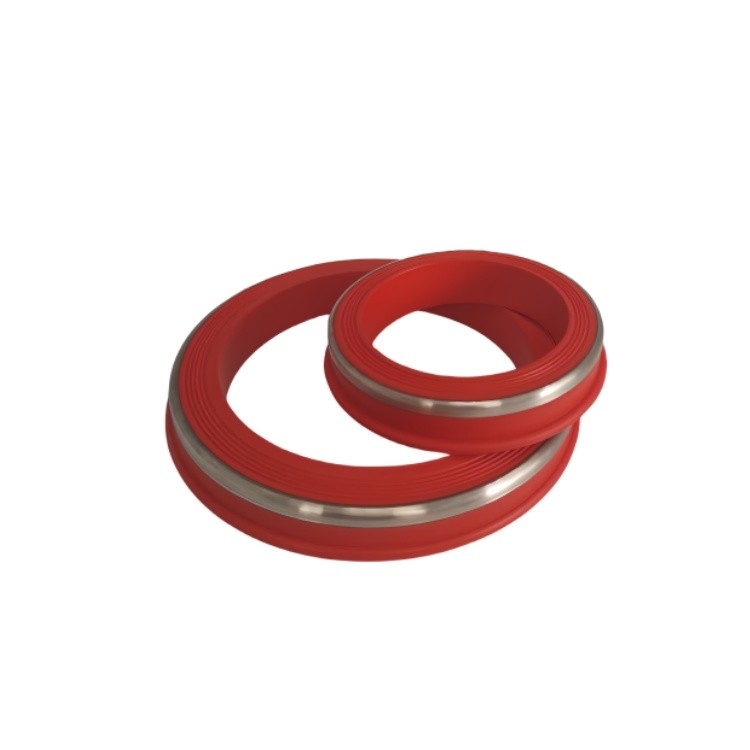

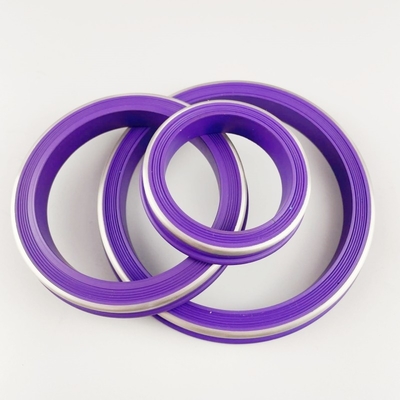

Παράγουμε σφραγίδες σύνδεσης σφυριού 1", 1,5", 2", 3", 4", 6" και 7" σε ενώσεις NBR, FKM ή HNBR επιλεγμένες για τις καθορισμένες απαιτήσεις ρευστού και υπηρεσίας. Εκτός από τις τυπικές σφραγίδες από καουτσούκ με καλούπι, προσφέρουμε αυτές με δακτύλιο κατά της εξώθησης από ορείχαλκο ή ανοξείδωτο χάλυβα.

Αναγνώριση σχήματος σύνδεσης πριν την επιλογή υποστηριζόμενης σφραγίδας

Προσδιορίστε τον κατασκευαστή της σύνδεσης και το σχήμα πριν επιλέξετε μια σφραγίδα ή έναν δακτύλιο στήριξης. Οι αναφορές Σχήμα 1502, 602 και 206 καλύπτουν διαφορετικά αιτήματα σύνδεσης και δεν πρέπει να αντιμετωπίζονται ως εναλλάξιμα προφίλ σφραγίδων. Παρέχετε το εγκεκριμένο σχέδιο, την ονομαστική διάμετρο και την απαιτούμενη γεωμετρία σφράγισης. Επιβεβαιώστε εάν το καθορισμένο εξάρτημα είναι O-ring, σφραγίδα χείλους ή υποστηριζόμενη ελαστομερής σφραγίδα και προσδιορίστε την υποστήριξη από ορείχαλκο ή ανοξείδωτο χάλυβα όπου απαιτείται. Δηλώστε τη σύνθεση του ρευστού, τη θερμοκρασία, την πίεση και την ποσότητα για ανασκόπηση της ένωσης. Το εύρος μεγεθών του καταλόγου δεν σημαίνει ότι κάθε σχήμα είναι διαθέσιμο στο ίδιο προφίλ σε κάθε μέγεθος.

Τι παρέχει η Shanghai Qinuo Industry:

Δακτύλιοι O από καουτσούκ

• Δακτύλιοι O από καουτσούκ - Δακτύλιοι O από καουτσούκ σειράς As568/Δακτύλιοι O από καουτσούκ προτύπου JB.
• Ενθυλακωμένοι δακτύλιοι O από καουτσούκ - Δακτύλιοι O από καουτσούκ σιλικόνης/FKM
• Δακτύλιοι O από καουτσούκ με επίστρωση PTFE - είδη χρωματιστών δακτυλίων O από καουτσούκ

Σφραγίδες σύνδεσης σφυριού - 1" 1,5" 2 3" 4" 6" 7"

• Σφραγίδες σύνδεσης σφυριού από καουτσούκ - τύπος καουτσούκ Buna/FKM/HNBR
• Τύποι καουτσούκ με υποστήριξη από ορείχαλκο ή ανοξείδωτο χάλυβα

Κύπελλα καθαρισμού

• Τύπου V 4" 5,5" κ.λπ.
• Τύπου TA
• Τύπου MV
• Τύπου NUF
• Τύπου TUF

​

Σετ σφραγίδων από καουτσούκ - προσαρμοσμένη συσκευασία ή ετικέτα είναι διαθέσιμη

• Εργαλείο ρύθμισης #10 - Με δίσκο θραύσης
• Εργαλείο ρύθμισης #20 - Με δίσκο θραύσης
• Σετ εργαλείου ρύθμισης AP Compact
• Σετ σφραγίδας σωλήνων γράσου
• Σετ κοντόσωμα 3 1/2”
• Σετ ράβδου βάρους 3 - 1/8"
• Σετ κεφαλής πυροδότησης Baker #10
• Σετ κεφαλής πυροδότησης #20
• Σετ #20 BP3.SEC
• Σετ #10 BP3.SEC
• Σετ ανακατασκευής T-BRT
• Σετ T-1
• Σετ ανακατασκευής κεφαλής αποστράγγισης GC

Εξαρτήματα σύρματος:

1) Δίσκος ανακούφισης πίεσης, Επιμεταλλωμένος ZD (εφαρμογή: δίσκος θραύσης (εξαερισμού))

2) Πείρος ώθησης από καουτσούκ - μαύρος

3) Πείρος ώθησης από νάιλον - φυσικό

4) Παξιμάδι συγκράτησης, Χάλυβας, Επιμεταλλωμένο ZD (διατίθεται και επίπεδο, λοξό) (εφαρμογή: παξιμάδι συγκράτησης)

5) Βιδωτό μεταλλικό πώμα, με κοπή τόρνου (εφαρμογή: πώμα θύρας 5")

6) Βιδωτό πώμα ορείχαλκου (εφαρμογή: πώμα εργαλείου ρύθμισης)

Περισσότερες εικόνες των προϊόντων μας για αναφορά:

Γωνιακή θέα του εργοστασίου μας:

Η ικανότητα εξυπηρέτησής μας:

Συχνές ερωτήσεις:
