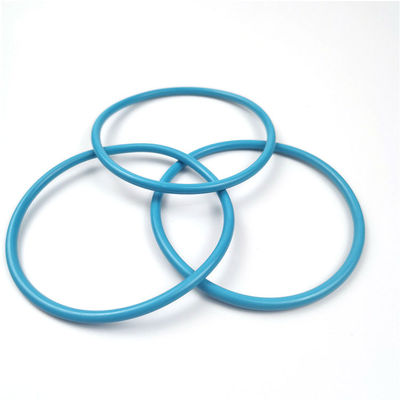

Δακτύλιος στεγανοποίησης Buna NBR — Επιβεβαίωση σχεδίου διατομής AS568-227 και επίπεδης διατομής
Διαστάσεις αντικατάστασης και προφίλ διατομής
Στείλτε το σχέδιο στεγανοποίησης ή τις διαστάσεις του δείγματος για να επιβεβαιώσετε εάν το απαιτούμενο εξάρτημα είναι δακτύλιος Ο κυκλικής διατομής ή επίπεδη δακτυλιοειδής στεγανοποίηση.
Εφαρμογή
Εφαρμογή του Δακτύλιοι Ο NBR και δακτύλιοι Ο Buna:
Το Buna, που ονομάζεται επίσης NBR ή νιτριλίου καουτσούκ, χρησιμοποιείται για συμβατές στεγανοποιήσεις λαδιού. Επιλέξτε την πραγματική ένωση έναντι της σύνθεσης ρευστού, των πρόσθετων και των θερμοκρασιών λειτουργίας. Για αυτό το ερώτημα, επιβεβαιώστε την αναφορά AS568-227 ξεχωριστά από την περιγραφή 2 3/4: παρέχετε εσωτερική διάμετρο, εξωτερική διάμετρο και διαστάσεις διατομής αντί να αντιμετωπίζετε αυτές τις ετικέτες ως ισοδύναμες διαστάσεις.
Λίστα εξοπλισμού Qinuo:
| Μηχανές σύνθεσης στρογγυλοποίησης 20 κοιλοτήτων |
Αυτόματη μηχανή διανομής σκόνης |
Αυτόματη μηχανή διανομής λαδιού |
8 σετ αναμικτήρων ανοιχτής κυψέλης
(Από 6 ίντσες έως 16 ίντσες) |
Μηχανή ψύξης υλικού 5 στρώσεων |
3 σετ κλειστών κυψελών αναμικτήρων 55kq |
| 2 σετ μηχανών προδιαμόρφωσης υλικού |
3 σετ αναμικτήρων κενού σιλικόνης |
Γραμμή εξώθησης σιλικόνης διαμέτρου 65 mm |
| Γραμμή εξώθησης σιλικόνης διαμέτρου JG-65mm |
Γραμμή εξώθησης σιλικόνης διαμέτρου 75mm |
Γενικό καουτσούκ διαμέτρου 90 mm
Γραμμή εξώθησης |
Γενικό διαμέτρου 75mm
Γραμμή εξώθησης καουτσούκ |
Γραμμή εξώθησης καουτσούκ ενισχυμένη με ίνες |
Δεξαμενή βουλκανισμού |
| Μηχανή κόλλας |
28 σετ μικρών μηχανών χύτευσης βουλκανισμού (από 50 τόνους έως 100 τόνους) |
25 σετ βουλκανισμού 200 τόνων
Μηχανή χύτευσης |
4 σετ έγχυσης 200 τόνων
Μηχανή συμπίεσης |
2 σετ κενού 200 τόνων
Μηχανή συμπίεσης |
2 σετ βουλκανισμού 250 τόνων
Μηχανή χύτευσης |
2 σετ οριζόντιας μηχανής χύτευσης |
4 σετ βουλκανισμού 300 τόνων
Μηχανή χύτευσης |
2 σετ έγχυσης 300 τόνων
Μηχανή συμπίεσης |
Μηχανή διάτρησης |
Ελεγκτής αντοχής σε εφελκυσμό |
| Ελεγκτής ευθραυστότητας |
Ελεγκτής σκληρότητας |
Μετρητής πάχους |
| Ιξωδόμετρο Mooney |
Ελεγκτής ρεομέτρου |
Αναλυτικός ζυγός |
| Μετρητής ηλεκτρικής αντίστασης |
Ελεγκτής πυκνότητας |
2 σετ φούρνου δοκιμής γήρανσης |
Εύρος επεξεργασίας υλικών Qinuo:
Σιλικόνη
|
SBR |
ACM |
PE |
| EPDM |
NBR |
IIR |
PC |
| Neoprene |
Σφουγγάρι σιλικόνης |
CSM |
PP |
| Ουρεθάνη |
Σφουγγάρι κλειστής κυψέλης |
ABS |
PA |
| |
HNBR |
Σκληρό PVC |
TPE |
| NR |
ECO |
Μαλακό PVC |
TPV |
| POM |
TPU |
|
|
Δυνατότητες προσαρμογής Qinuo:
| Προσαρμοσμένες υπηρεσίες |
Συγκόλληση πλαστικού & καουτσούκ |
Σχεδιασμός καλουπιού |
| Προσαρμοσμένη εξώθηση |
Εξωθημένα και συγκολλημένα παρεμβύσματα |
Παραγωγή καλουπιού |
| Χύτευση με έγχυση |
Αυτοκόλλητο προφίλ καουτσούκ |
Προσαρμοσμένη συσκευασία |
| Κοπή φύλλου |
Σύνθετος σωλήνας εισαγωγής καουτσούκ |
Επίλυση προβλημάτων |
| Εξώθηση τυπικού μεγέθους |
Ενισχυμένοι σωλήνες καουτσούκ |
Συναρμολόγηση |
| Σχεδιασμός ειδικής ένωσης |
Πρόταση λύσης καουτσούκ |
Προμήθεια |
| Συγκόλληση καουτσούκ & μετάλλου |
Περιγραφή προϊόντος
Αυτή η καταχώριση αφορά έναν δακτύλιο αντικατάστασης Buna/NBR. Η αναφορά δακτυλίου Ο AS568-227 και μια στεγανοποίηση επίπεδης διατομής απαιτούν διαφορετικές γεωμετρικές περιγραφές. Επιβεβαιώστε την προοριζόμενη διατομή πριν επιλέξετε αντικατάσταση.
Για δακτύλιο Ο κυκλικής διατομής, καθορίστε τον αριθμό παύλας, την εσωτερική διάμετρο και τη διατομή. Για επίπεδο δακτύλιο, καθορίστε την εσωτερική διάμετρο, την εξωτερική διάμετρο και το αξονικό πάχος με ανοχές. Εξηγήστε εάν το 2 3/4 αναφέρεται στη διάσταση στεγανοποίησης, στο τμήμα σύνδεσης ή στην ονομαστική σύνδεση.
Η προηγούμενη περιγραφή προϊόντος προσδιορίζει 90 Shore A Buna. Επιβεβαιώστε αυτή τη σκληρότητα με την προδιαγραφή της ένωσης και το σχέδιο. Εναλλακτικές σκληρότητες ή πολυμερή απαιτούν ξεχωριστή αναθεώρηση.
|
Υλικό:
|
Buna/NBR για αυτό το ερώτημα. Άλλα πολυμερή απαιτούν ξεχωριστή προδιαγραφή ένωσης και αναθεώρηση συμβατότητας.
|
|
Σκληρότητα
|
90 Shore A που αναφέρεται στην περιγραφή του προϊόντος. Επιβεβαιώστε την ένωση και την ανοχή παραγγελίας.
|
|
Τρόπος παραγωγής
|
Η κατασκευή με χύτευση και οποιαδήποτε εναλλακτική διαδρομή κατασκευής πρέπει να συμφωνηθεί με βάση το σχέδιο διατομής.
|
|
Δυνατότητες παραγωγής
|
Επιλέξτε απαιτήσεις εργαλείων και επιθεώρησης για την καθορισμένη διάμετρο, το προφίλ διατομής και τις ανοχές.
|
|
Μέγεθος/Χρώμα
|
Καθορίστε διαστάσεις, σχήμα διατομής και χρώμα στο σχέδιο. Το χρώμα δεν καθορίζει την ταυτότητα της ένωσης.
|
Περισσότερες φωτογραφίες των δακτυλίων Ο από καουτσούκ:
Άλλα σχετικά προϊόντα καουτσούκ για χρήση στην εξόρυξη πετρελαίου:
Χυτευτά προϊόντα από καουτσούκ
Προϊόντα καουτσούκ συγκολλημένα με μέταλλο
Εξωθημένα προϊόντα από καουτσούκ
Συσκευασία και αποστολή
1: Express: S.F. , DHL, UPS, TNT, FedEx κ.λπ., για επείγουσες και μικρές παραγγελίες.
2: Αεροπορική αποστολή: αεροδρόμιο προς αεροδρόμιο, ή αεροδρόμιο προς πόρτα.
3: Θαλάσσια αποστολή: κατάλληλη για χύδην αγαθά. θα χρειαστεί περισσότερο χρόνο από την αεροπορική αποστολή.
Η εταιρεία μας
Shanghai Qinuo Industry Co. Ltd
παρέχει ερωτήματα για εξαρτήματα από καουτσούκ και πλαστικό για βιομηχανικό εξοπλισμό.
Υποβάλετε τη γεωμετρία στεγανοποίησης, την προδιαγραφή ένωσης και την ποσότητα για αναθεώρηση αντικατάστασης ή προσαρμοσμένου εξαρτήματος.
Οι απαιτήσεις κατασκευής και επιθεώρησης συμφωνούνται για το σχέδιο εξαρτήματος και την εφαρμογή.
Η διαχείριση ποιότητας ISO 9001 είναι διαθέσιμη. Καθορίστε τεκμηρίωση υλικού, κανονιστική και δοκιμών ειδικά για το προϊόν με την παραγγελία.
Τα βήματα της παραγωγής:
Συχνές ερωτήσεις
1. Είναι ένας επίπεδος δακτύλιος εναλλάξιμος με έναν δακτύλιο Ο AS568;
Δεν πρέπει να υποτίθεται εναλλαξιμότητα. Μια επίπεδη δακτυλιοειδής στεγανοποίηση καθορίζεται από το πλάτος και το πάχος, ενώ ένας δακτύλιος Ο έχει κυκλική διατομή. Αντιστοιχίστε την υποδοχή σύνδεσης, την κατεύθυνση συμπίεσης και το σχέδιο.
Ελέγξτε την εγκατεστημένη διατομή και τον διαθέσιμο χώρο υποδοχής πριν παραγγείλετε αντικατάσταση.
2. Τι σημαίνει η περιγραφή 2 3/4;
a. Προσδιορίστε εάν περιγράφει την εσωτερική διάμετρο, την εξωτερική διάμετρο ή μια ονομαστική σύνδεση σύνδεσης.
b. Συμπεριλάβετε τις μονάδες μέτρησης και τις ανοχές.
c. Επιβεβαιώστε την αναφορά παύλας AS568 χρησιμοποιώντας το ισχύον σχέδιο ή τον πίνακα διαστάσεων.
d. Καταγράψτε τη διάμετρο διατομής για έναν δακτύλιο Ο.
e. Καταγράψτε το αξονικό πάχος και το ακτινικό πλάτος για έναν επίπεδο δακτύλιο.
f. Παρέχετε τις διαστάσεις της υποδοχής σύνδεσης όταν είναι διαθέσιμες.
g. Μια φωτογραφία δείγματος βοηθά στον προσδιορισμό του προφίλ, αλλά δεν αντικαθιστά τις μετρήσεις διαστάσεων.
3. Πώς πρέπει να καθορίζεται το 90 Shore A Buna;
1. Δηλώστε την ονομασία ένωσης NBR/Buna και την ονομαστική σκληρότητα με ανοχή.
2. Παρέχετε την πραγματική σύνθεση λαδιού ή ρευστού και τα πρόσθετα.
3. Συμπεριλάβετε τις κανονικές και μέγιστες θερμοκρασίες λειτουργίας.
4. Δηλώστε κύκλους πίεσης, διάκενο λειτουργίας και εάν η στεγανοποίηση κινείται κατά τη λειτουργία.
5. Ζητήστε την ισχύουσα τεκμηρίωση ένωσης και τις απαιτήσεις επιθεώρησης.
4. Ποιες πληροφορίες χρειάζονται για μια προσφορά;
1. Αναθεώρηση σχεδίου ή μετρημένες διαστάσεις δείγματος.
2. Προσδιορισμός κυκλικής ή επίπεδης διατομής.
3. Ένωση, σκληρότητα, χρώμα και ανοχές.
4. Συνθήκες εφαρμογής, ρευστού και λειτουργίας.
5. Ποσότητα, συσκευασία και προορισμός παράδοσης.
Περισσότερες πληροφορίες σχετικά με Δακτύλιος στεγανοποίησης Buna NBR — Επιβεβαίωση σχεδίου διατομής AS568-227 και επίπεδης διατομής
Στείλτε το σχέδιό σας ή το αρχικό δείγμα με το προοριζόμενο προφίλ διατομής και τις απαιτήσεις ένωσης.
